Endüstriyel yürüyüş yollarının uygun olmayan şekilde belirlenmesi yüksek bir fiyat etiketi taşır. Yük hesaplamasında veya malzeme seçiminde yapılacak basit bir hata, yıkıcı yapısal arızalara, ağır OSHA cezalarına ve maliyetli iyileştirmeler gerektiren erken korozyona yol açabilir. Mühendisler ve satın alma yöneticileri genellikle bu bileşenleri basit zemin metali olarak görürler, ancak bu onların karmaşıklığını hafife alır. Endüstriyel bir Çelik ızgaralı geçit, tasarlanmış bir yapı sistemidir. Güvenliği ve uzun ömürlülüğü sağlamak için yük dağıtımı, aralık oryantasyonu ve çevreye maruz kalma ile ilgili hassas hesaplamalar gerektirir.
Izgarayı yapısal bir varlık yerine bir meta olarak ele almak sorumluluk yaratır. Güvenli, uyumlu bir yürüyüş yolu ile tehlikeli bir yürüyüş yolu arasındaki fark genellikle ayrıntılarda yatmaktadır: taşıyıcı çubuğun derinliği, yüzey sürtünmesinin türü veya sabitleme yöntemi. Bu kılavuz, ızgara tasarımı ve seçimi için kapsamlı bir karar çerçevesi sağlar. Kritik yük kapasitelerini, ağ aralığı mantığını, yüzey işlemlerini ve OSHA, ANSI ve NAAMM protokolleri dahil temel uyumluluk standartlarını ele alacağız.
Açıklık Yönü Kritiktir: Taşıyıcı çubuğun yönü yapısal bütünlüğü belirler; 90 derece döndürülmüş ızgara kurulumu anında arıza riskine neden olur.
Güvenlik ve Fayda Ödünçleri: Daha sıkı ağ aralığı, aletin düşmesi güvenliğini ve yaya konforunu artırır ancak drenaj ve hava akışı verimliliğini azaltır.
Uyumluluk Pazarlık Edilemez: Yürüme yolları yalnızca yük kapasitelerini değil, belirli OSHA (1910.28) süpürgelik ve çekiş gereksinimlerini de karşılamalıdır.
Yaşam Döngüsü Toplam Sahip Olma Maliyeti: Sıcak daldırma galvanizleme (ASTM A123), endüstriyel ortamlardaki boyalı yüzeylerle karşılaştırıldığında daha yüksek ön maliyet sunar ancak Toplam Sahip Olma Maliyeti önemli ölçüde daha düşüktür.
Herhangi bir yürüme yolu sisteminin yapısal performansı tamamen şartnameyi hazırlayan kişinin ızgara panelinin anatomisini ne kadar iyi anladığına bağlıdır. Masif plaka döşemenin aksine ızgara, her çubuğun belirli bir işleve sahip olduğu bir ızgara sistemidir. Bu ayrımı anlamak çöküşü önlemenin ilk adımıdır.
Belirtmek için Çelik Izgarayı doğru bir şekilde yapmak için, ağırlık taşıyan bileşenler ile yalnızca yapıyı koruyan bileşenler arasında ayrım yapmalısınız.
Rulman Çubukları (Omurga): Bu yassı çelik çubuklar birbirine paralel olarak uzanır ve yükün %100'ünü taşır. Derinlikleri ve kalınlıkları yük kapasitesini belirler. Daha derin bir çubuk daha fazla ağırlığı taşırken daha kalın bir çubuk, yan darbelere ve korozyona karşı dayanıklılık sağlar.
Çapraz Çubuklar (Stabilizatörler): Bu dik çubuklar yatak çubuklarına kaynaklanır veya kilitlenir. Aralığı korurlar ve yanal stabilite sağlarlar, ancak yük taşıma desteği sağlamazlar . Ağırlığı desteklere aktarmak için asla çapraz çubuklara güvenmeyin.
Izgara alımında en tehlikeli hata genişlik ile açıklığın karıştırılmasıdır. Izgara endüstrisinde Span , hangi boyutun daha uzun olduğuna bakılmaksızın her zaman yatak çubuklarına paralel boyuttur.
Bir yürüyüş yolu 3 fit genişliğinde ve 10 fit uzunluğundaysa ve destekler 3 fit genişliğin altındaysa açıklık 10 fittir. Yatak çubuklarının 3 metrelik yönde ilerlediği bir panel sipariş ederseniz ızgara yükü destekleyecektir. 90 derece döndürülmesini emrederseniz, yatak çubuklarının altında destek olmayacaktır. Izgara yük altında anında arızalanarak ciddi yaralanmaya neden olabilir. Bu yıkıcı hatayı önlemek için çizimlerde açıklığı her zaman açıkça belirtin.
Mühendisler, yürüyüş yolunun dayanacağı spesifik trafiğe göre yükleri hesaplamalıdır. Bağlam olmadan genel güvenmek çubuk ızgaralı yük tablolarına risklidir.
Düzgün Dağıtılmış Yük (UDL): İnsanların aralıklı olduğu genel yaya yürüyüş yolları için UDL hesaplamalarını kullanın. Bu, tüm metrekare yüzeyine yayılan ağırlığı ölçer.
Yoğunlaştırılmış Yük (Noktasal Yük): Ağır ekipman, paletler veya bakım arabaları belirli bir noktaya oturacaksa Nokta Yükü hesaplamalarını kullanın. Açıklığın ortasına yerleştirilen ağır bir valf, üzerinde yürüyen bir kişiden çok daha fazla stres yaratır.
Referans Standartları: NAAMM MBG 531 Metal Çubuk Izgara Kılavuzu endüstri standardıdır. ANSI standartlarıyla birlikte kabul edilebilir sapma sınırlarının belirlenmesine yardımcı olur. Yaygın bir kural, yürüme yolunun kullanıcılara sağlam ve güvenli hissettirmesini sağlamak için L/240'lık bir sapma sınırıdır (açıklık 240'a bölünür).
Doğru ağ geometrisini seçmek, ızgaradan ne kadarının geçtiği (hava, ışık, sıvılar) ile neyin üstte kaldığı (insanlar, aletler, arabalar) arasında bir dengeyi içerir. Endüstri bu boyutları tanımlamak için standart bir terminoloji kullanır.
gibi özellikleri sıklıkla göreceksiniz 19-W-4 . Ürünleri karşılaştırmak için bunun kodunu çözmek önemlidir:
19: Yatak çubuklarının bir inçin onaltıda biri cinsinden aralığını ifade eder. 19, çubukların merkezde 1-3/16 inç olduğu anlamına gelir.
W: Yapım tipini (Kaynaklı) belirtir.
4: İnç cinsinden çapraz çubuk aralığını ifade eder (merkezde 4 inç).
Izgara panelinin açık alanı, endüstriyel ortamda fonksiyonel performansını belirler.
Yüksek Açık Alan (Geniş Aralık):
Standart endüstriyel desenler (19-W-4 gibi) yaklaşık %80 açık alan sunar. Bu, dış platformlar, rafineriler ve enerji santralleri için idealdir. Drenajı maksimuma çıkarır, kar oluşumunu engeller, ışığın alt seviyelere nüfuz etmesini sağlar ve yangın durumunda duman tahliyesini kolaylaştırır.
Azaltılmış Açık Alan (Dar Aralık):
Kamuya açık erişim alanları ve ADA uyumlu yürüyüş yolları daha dar aralık gerektirir. Ağın çok açık olması aletlerin, somunların veya cıvataların düşebileceği ve alt seviyelerdeki çalışanların yaralanmasına neden olabilecek bir çarpma tehlikesi yaratır. Daha dar aralık (örneğin 7/16 boşluk), nesnelerin düşmesini önler ve tekerlekli sandalye trafiğine veya dar topuklu ayakkabılara uyum sağlar.
| Izgara Tipi | Tipik Aralık | Birincil Uygulama | Temel Faydası |
|---|---|---|---|
| Endüstriyel Standart | 19-W-4 | Genel Tesis Yürüyüş Yolları | Yüksek mukavemeti ekonomi ve drenajla dengeler. |
| Ağır Hizmet | Daha kalın çubuklar / Geniş aralık | Yükleme İskeleleri / Araç Yolları | Araç trafiğini destekler (forkliftler, kamyonlar). |
| Mesh / ADA'yı Kapat | Yakın aralıklı çubuklar | Genel Erişim / Çok Seviyeli | Topuk geçirmez ve aletin düşmesini önler (Güvenlik). |
Taşıyıcı çubukları çapraz çubuklara birleştirmek için kullanılan yöntem, yürüyüş yolunun maliyetini, estetiğini ve dayanıklılığını etkiler. Bunları genel olarak üç ana inşaat türüne ayırıyoruz.
Kaynaklı ızgara, elektro-dövme işlemi kullanılarak üretilir. Yüksek akım ve basınç, çapraz çubukları doğrudan yatak çubuklarına birleştirir. Bu, üstün yanal sağlamlığa sahip tek parçalı bir ünite oluşturur. Ağır endüstriyel yürüyüş yolları ve rafineriler için en yaygın tercihtir çünkü dayanıklıdır ve metrekare başına en düşük maliyeti sunar.
Bu süreçte üreticiler çapraz çubukları oluklu yatak çubuklarına zorlamak için yüksek hidrolik basınç kullanır. Isı kullanılmaz. Bu, aynı hizada üst yüzeylerle daha temiz bir görünüm sağlar. Mimarlar, estetiğin önemli olduğu ticari uygulamalar için pres kilitli ızgaraları tercih ediyor. Ayrıca kaynağın zor veya aşırı derecede pahalı olabileceği paslanmaz çelik gibi malzemeler için de kullanılır.
Swage-kilitli ızgara, çapraz çubukların yatak çubuklarındaki önceden delinmiş deliklere yerleştirilmesini ve ardından yerine kilitlemek için çubuğun deforme edilmesini (dövülmesini) içerir. Bu, alüminyum yürüyüş yolları için birincil yöntemdir. Alüminyum kaynaklandığında (tavlama) gücünü kaybettiğinden, sıkıştırma kilitleme, düzeneği hafif tutarken metalin sertliğini ve yapısal bütünlüğünü korur.
Yüzey kalitesi, yürüme yolunun çevre (korozyon) ve kullanıcı (çekiş) ile nasıl etkileşime gireceğini belirler. Yanlış yüzey seçimi, kayma ve düşme kazalarının ve erken malzeme değişiminin önde gelen nedenidir.
Pürüzsüz Yüzey:
Standart pürüzsüz çubukların temizlenmesi kolaydır ve kuru, trafiğin az olduğu alanlar için uygundur. Ancak ıslak veya yağlı olduklarında kayganlaşabilirler.
Tırtıklı Yüzey (Tırtıklı ve Pürüzsüz Izgara):
Yağ, su, buz veya grese maruz kalan ortamlar için tırtıklı ızgara önemlidir. Yatak çubukları, ayakkabıları kavrayan dişler oluşturmak için çentiklidir. Bu, sürtünme katsayısını %30-40 oranında artırarak açık denizdeki platformlarda veya gıda işleme tesislerinde kayma riskini önemli ölçüde azaltabilir.
Algoritmik Tutuş:
Açık deniz sondajı gibi zorlu koşullar için mühendisler özel kum kaplamalar önerebilir. Bu kaplamalar aşındırıcı agregayı çeliğe bağlayarak sondaj sıvılarına batırıldığında bile maksimum çekiş gücü sağlar.
Mill Finish: Bu, korumasız ham çeliktir. En ucuz seçenektir ancak neme maruz kaldığında hemen paslanır. önerilir . Yalnızca son cilayı uygulamadan önce malzemeyi daha fazla üretmeyi veya kaynaklamayı planlıyorsanız
Siyah Boya / Bitümlü: Taşıma ve montaj sırasında kısa süreli koruma sağlar. Büyük ölçüde estetiktir ve zorlu endüstriyel ortamlarda korozyona karşı dayanıklı değildir.
Sıcak Daldırma Galvanizli (ASTM A123): Bu, dış mekan yürüyüş yolları için endüstri standardıdır. Çelik erimiş çinkoya batırılarak metalurjik bir bağ oluşturulur. Çinko kendi kendini onarır, yani küçük çizikler pasın yayılmasına neden olmaz. Daha yüksek bir başlangıç CAPEX'ine rağmen, 20 yıllık yaşam döngüsü boyunca en düşük Toplam Sahip Olma Maliyetini (TCO) sunar.

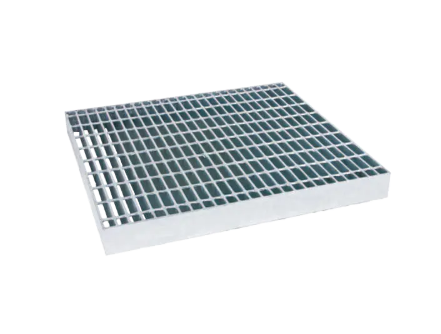

Paslanmaz Çelik (Turşulanmış ve Pasifleştirilmiş): Gıda, ilaç veya yüksek tuzluluk içeren ortamlar için paslanmaz çelik zorunludur. Dekapaj işlemi yüzeydeki kirleticileri ortadan kaldırarak hijyenik ve pasif bir yüzey sağlar.
Fiziksel olarak güçlü bir yürüyüş yolu hâlâ yasal olarak uygun olmayabilir. sıkı sıkıya bağlılık, OSHA yürüyüş yolu gerekliliklerine platformun üzerindeki ve altındaki personelin güvenliğini sağlar.
Süpürgelikler:
OSHA, aletlerin veya malzemelerin kenardan fırlayıp aşağıdaki işçilere çarpmasını önlemek için yükseltilmiş yürüme yollarında süpürgeliklere ihtiyaç duyar. ızgara sipariş edebilirsiniz . Entegre Süpürgeliklerle Fabrikada kaynaklanmış Bu, malzeme maliyetini artırırken, sahada ayrı köşebentlerin kurulmasıyla karşılaştırıldığında saha işçiliğini büyük ölçüde azaltır.
Takılma Tehlikeleri:
Kurulum, paneller arasındaki bağlantıların aynı hizada olmasını sağlamalıdır. 1/4 inç kadar küçük bir yükseklik farkı, güvenlik düzenlemeleri uyarınca takılma tehlikesi oluşturabilir.
Izgaraların yapısal çelik desteklere bağlanma yöntemi bakım erişimini etkiler.
Kaynak: Bu, son derece güvenli, kalıcı, sağlam bir bağlantı sağlar. Ancak kaynak, ankraj noktasındaki galvanizasyonu yok eder ve soğuk galvanizli rötuş boyası gerektirir. Ayrıca bakım için panellerin çıkarılmasını da zorlaştırır.
Eyer Klipsleri / G-Klipsleri: Mekanik bağlantı elemanları, tahribatsız kuruluma olanak tanır. El aletleriyle kolayca çıkarılabilirler ve yürüyüş yolunun altından geçen borulara veya kablolara erişim sağlanır.
Öneri: Alttaki tesisatlara düzenli erişim gerektiren alanlar için mekanik bağlantı elemanları kullanın. Nadiren hareket edecek kalıcı yapısal yollar için kaynak kullanın.
Izgara panelleri açık uçlara (açıkta kesilmiş çubuklar) veya bantlı uçlara (kesik uçlara kaynaklanmış bir düz çubuk) sahip olabilir. Yük bantlaması çok önemlidir. Yükün destek yapısına aktarılmasına yardımcı olur ve yatak çubuklarının bükülmesini önler. Ayrıca bantlama keskin, kaba kenarları ortadan kaldırarak kurulumcuları kullanım sırasında yırtılmalara karşı korur.
Güvenli ve dayanıklı bir endüstriyel yürüyüş yolu tasarlamak, katalogdan parça numarası seçmekten daha fazlasını gerektirir. Doğru ızgara, hesaplanan Yükün, belirli Çevresel maruziyetin ve güvenlik kurallarına sıkı Uyumun bir fonksiyonudur. İster standart 19-W-4 desenli drenaja ister tırtıklı bir yüzeyin kavramasına ihtiyacınız olsun, her spesifikasyon seçimi tesisin güvenliğini ve bütçesini etkiler.
Tedarik sırasında Or Equal değişikliklerine karşı dikkatli olun. Genel bir ürün boyutsal geometriyle eşleşebilir ancak çeliğin akma dayanımı veya galvaniz kalınlığı açısından başarısız olabilir. Bu gizli eksiklikler tüm platformun yapısal bütünlüğünü tehlikeye atabilir.
Satın almadan önce açıklık hesaplamalarını doğrulamak için yapı mühendislerine danışılmasını önemle tavsiye ederiz. Yürüyüş yolunuzun bugün NAAMM ve OSHA standartlarına uygun olmasını sağlamak, yarın maliyetli yükümlülükleri ve değiştirmeleri önleyecektir.
C: Açıklık, yatak çubuklarına paralel boyuttur, genişlik ise çapraz çubukların boyutudur. Bu ayrım kritiktir çünkü yatak çubuklarının yükü taşımak için destekler arasındaki mesafeyi kapsaması gerekir. İkisini karıştırırsanız ve ızgarayı desteklerin genişliğini geçecek şekilde monte ederseniz, yatak çubuklarının desteği olmayacak ve bu da anında yapısal arızaya yol açacaktır.
C: Sıvıların, yağın, gresin veya buzun mevcut olduğu ortamlarda tırtıklı ızgara kullanın. Çentikli yüzey sürtünmeyi artırarak kayma ve düşme riskini önemli ölçüde azaltır. Pürüzsüz ızgara, temizleme kolaylığının veya tekerlekli arabaların maksimum çekişten daha yüksek öncelikli olduğu kuru, trafiğin az olduğu alanlar için daha uygundur.
C: Hayır, sıcak daldırmalı galvanizleme çeliğin yapısal gücünü veya yük kapasitesini değiştirmez. Ancak yürüyüş yolunun ömrünü büyük ölçüde etkiler. Galvanizleme pas ve korozyonu önleyerek çeliğin orijinal kalınlığını ve gücünü onlarca yıl korumasını sağlarken, işlenmemiş çelik zamanla pas nedeniyle zayıflar.
C: Yüke (yaya vs. ağır ekipman) ve taşıyıcı çubuğun derinliğine bağlı olduğundan tek bir maksimum açıklık yoktur. Bununla birlikte, genel bir kural olarak, standart 1 inç derinliğindeki ızgara, yaya yükleri için tipik olarak yaklaşık 3 ila 4 fitlik bir alanı kaplar. bakın . çubuk ızgaralı yük tablolarına Kesin sınırlar için daima
C: Kaynaklı (entegre) burun plakaları uyumluluk ve uzun vadeli güvenilirlik açısından genellikle daha iyidir. Fabrikada bağlandıkları için kurulumdan hemen sonra OSHA standartlarını karşılayan sürekli bir bariyer sağlarlar. Sahada takılan taban plakaları, ilk malzeme maliyetlerinden tasarruf sağlar ancak çoğu zaman daha yüksek işçilik maliyetlerine neden olur ve mükemmel şekilde takılmadığı takdirde boşluklar bırakabilir.
