Өнеркәсіптік жүру жолдарының дұрыс спецификациясы жоғары баға белгісін тудырады. Жүктемені есептеудегі немесе материалды таңдаудағы қарапайым қате құрылымның апатты бұзылуына, ауыр OSHA айыппұлдарына және қымбат жөндеуді қажет ететін мерзімінен бұрын коррозияға әкелуі мүмкін. Инженерлер мен сатып алу менеджерлері көбінесе бұл компоненттерді қарапайым еден металы ретінде қарастырады, бірақ бұл олардың күрделілігін төмендетеді. Өнеркәсіптік болат торлы жол - бұл жобаланған құрылымдық жүйе. Қауіпсіздік пен ұзақ өмір сүруді қамтамасыз ету үшін жүктемені бөлу, аралықты бағдарлау және қоршаған ортаға әсер ету бойынша нақты есептеулерді қажет етеді.
Торды құрылымдық актив ретінде емес, тауар ретінде қарастыру жауапкершілікті тудырады. Қауіпсіз, сәйкес келетін жаяу жүргіншілер жолы мен қауіпті жолдың арасындағы айырмашылық көбінесе егжей-тегжейлерде жатыр: мойынтіректердің тереңдігі, беттік үйкеліс түрі немесе бекіту әдісі. Бұл нұсқаулық торды жобалау және таңдау үшін шешім қабылдаудың толық негізін ұсынады. Біз маңызды жүктеме сыйымдылықтарын, тор аралығының логикасын, беттік өңдеулерді және OSHA, ANSI және NAAMM хаттамаларын қоса, маңызды сәйкестік стандарттарын қарастырамыз.
Аралық бағыты өте маңызды: мойынтіректердің бағыты құрылымдық тұтастықты талап етеді; 90 градусқа бұрылған торды орнату дереу істен шығу қаупін тудырады.
Қауіпсіздік пен утилитаның айырбастаулары: Торлардың тығыз аралықтары құралдың түсу қауіпсіздігін және жаяу жүргіншілер жайлылығын жақсартады, бірақ дренажды және ауа ағынының тиімділігін төмендетеді.
Сәйкестік келісуге жатпайды: жүру жолдары тек жүк сыйымдылығына ғана емес, арнайы OSHA (1910.28) саусақ тақтасы мен тартқыш талаптарына сай болуы керек.
ТШО қызмет ету мерзімі: Ыстық мырыштау (ASTM A123) өнеркәсіптік орталардағы боялған әрлеумен салыстырғанда жоғары бастапқы құнын ұсынады, бірақ жалпы иелену құнын айтарлықтай төмендетеді.

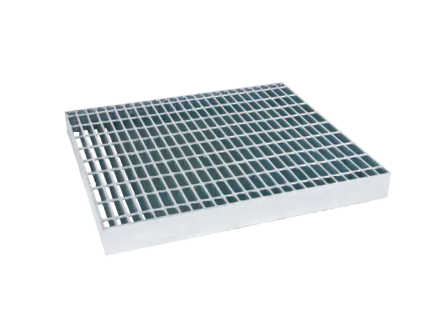

Кез келген жол жүйесінің құрылымдық өнімділігі спецификатордың тор панелінің анатомиясын қаншалықты жақсы түсінетініне толығымен байланысты. Тұтас тақтайша төсеніштерінен айырмашылығы, тор тор жүйесі болып табылады, онда әрбір жолақ белгілі бір функцияға ие. Бұл айырмашылықты түсіну - құлдырауды болдырмаудың алғашқы қадамы.
Нақтылау үшін Болат торды дұрыс жасау үшін салмақты көтеретін және құрылымды ғана сақтайтын компоненттерді ажырату керек.
Мойынтіректер (магистраль): Бұл жалпақ болат жолақтар бір-біріне параллель орналасқан және жүктің 100% көтереді. Олардың тереңдігі мен қалыңдығы жүк көтергіштігін анықтайды. Тереңірек жолақ көп салмақты көтереді, ал қалың жолақ жанама әсерлер мен коррозияға төзімділікті арттырады.
Айқас шыбықтар (тұрақтандырғыштар): Бұл перпендикуляр шыбықтар дәнекерленген немесе мойынтіректер жолақтарына бекітілген. Олар аралықтарды сақтайды және бүйірлік тұрақтылықты қамтамасыз етеді, бірақ олар жүк көтергіш қолдауды қамтамасыз етпейді . Салмақты тіректерге беру үшін ешқашан көлденең шыбықтарға сенбеңіз.
Торларды сатып алудағы ең қауіпті қате - ені мен аралығын шатастыру. Торлар өнеркәсібінде, қай өлшемнің ұзағырақ екеніне қарамастан, Span әрқашан мойынтіректерге параллель өлшем болып табылады.
Егер жаяу жүргіншілер жолы ені 3 фут және ұзындығы 10 фут болса және тіректер 3 фут ені астында болса, аралығы 10 фут болады. Мойынтіректері 3 футтық бағытта жүретін панельге тапсырыс берсеңіз, тор жүктемені көтереді. Егер сіз оны 90 градусқа бұруға тапсырыс берсеңіз, мойынтіректердің жолақтарында олардың астында тірек болмайды. Тор жүктеме кезінде бірден істен шығып, ауыр жарақатқа әкелуі мүмкін. Бұл апатты қатені болдырмау үшін сызбаларда әрқашан аралықты анық көрсетіңіз.
Инженерлер жаяу жүретін жолдың нақты қозғалысына негізделген жүктемелерді есептеуі керек. Мәтінмәнсіз жалпы сену жолақ торының жүктеме кестелеріне қауіпті.
Бірыңғай бөлінген жүктеме (UDL): Адамдар бір-бірінен алшақ орналасқан жалпы жаяу жүргіншілер жолдары үшін UDL есептеулерін пайдаланыңыз. Бұл бүкіл шаршы фут бетіне таралатын салмақты өлшейді.
Шоғырланған жүк (Нүктелік жүктеме): Ауыр жабдық, паллет немесе техникалық қызмет көрсету арбалары белгілі бір жерде отырғанда, нүктелік жүктеме есептеулерін пайдаланыңыз. Аралықтың ортасына қойылған ауыр клапан оның бойымен өтіп бара жатқан адамға қарағанда әлдеқайда көп стрессті тудырады.
Анықтамалық стандарттар: NAAMM MBG 531 металл штангалары торлары жөніндегі нұсқаулық салалық стандарт болып табылады. Ол ANSI стандарттарымен бірге қолайлы ауытқу шектерін анықтауға көмектеседі. Жалпы ереже - өту жолының пайдаланушылар үшін берік және қауіпсіз болуын қамтамасыз ету үшін L/240 ауытқу шегі (арақтық 240-қа бөлінген).
Тордың дұрыс геометриясын таңдау тордан қанша өтетіні (ауа, жарық, сұйықтықтар) мен оның үстінде не қалады (адамдар, құралдар, арбалар) арасындағы келісуді қамтиды. Өнеркәсіп бұл өлшемдерді анықтау үшін стандартты номенклатураны пайдаланады.
сияқты сипаттамаларды жиі көресіз 19-W-4 . Бұны декодтау өнімдерді салыстыру үшін өте маңызды:
19: дюймнің он алты бөлігіндегі мойынтіректердің аралықтарын білдіреді. 19 жолақтардың ортасында 1-3/16 дюйм екенін білдіреді.
W: құрылыс түрін көрсетеді (дәнекерленген).
4: дюймдегі көлденең шыбықтың аралығын білдіреді (ортасында 4 дюйм).
Торлы панельдің ашық аймағы оның өнеркәсіптік ортадағы функционалдық өнімділігін белгілейді.
Жоғары ашық аумақ (кең аралық):
Стандартты өнеркәсіптік үлгілер (мысалы, 19-W-4) шамамен 80% ашық аумақты ұсынады. Бұл сыртқы платформалар, мұнай өңдеу зауыттары және электр станциялары үшін өте қолайлы. Ол дренажды барынша арттырады, қардың жиналуын болдырмайды, жарықтың төменгі деңгейге енуіне мүмкіндік береді және өрт кезінде түтіннің шығуын жеңілдетеді.
Қысқартылған ашық аумақ (тығыз аралық):
Қоғамдық қолжетімділік аймақтары және ADA-үйлесімді жүру жолдары тығызырақ қашықтықты қажет етеді. Егер тор тым ашық болса, ол құралдар, гайкалар немесе болттар құлап түсіп, төменгі деңгейдегі жұмысшыларды жарақаттауы мүмкін соғылу қаупін тудырады. Тығыз аралық (мысалы, 7/16 саңылау) заттардың құлауын болдырмайды және мүгедектер арбасының қозғалысын немесе тар өкшелі аяқ киімді орналастырады.
| тор түрі | Әдеттегі аралық | Негізгі қолданбаның | негізгі пайдасы |
|---|---|---|---|
| Өнеркәсіптік стандарт | 19-W-4 | Зауыттың жалпы жүру жолдары | Жоғары беріктікті үнемділік пен дренажды теңестіреді. |
| Ауыр жүк | Қалың жолақтар / Кең аралық | Жүктеу доктары / кіретін жолдар | Көлік қозғалысын (жүк көтергіштер, жүк машиналары) қолдайды. |
| Mesh / ADA жабыңыз | Жақын орналасқан жолақтар | Қоғамдық қолжетімділік / Көп деңгейлі | Өкшеге төзімді және құралдың түсуіне жол бермейді (Қауіпсіздік). |
Шыбықтарды кесіп өту үшін мойынтіректерді біріктіру әдісі жүру жолының құнына, эстетикасына және ұзақ мерзімділігіне әсер етеді. Біз оларды негізінен үш негізгі құрылыс түріне бөлеміз.
Дәнекерленген тор электросоғу әдісімен жасалады. Жоғары ток пен қысым көлденең шыбықтарды тікелей мойынтіректер жолақтарына біріктіреді. Бұл жоғары бүйірлік қаттылығы бар бір бөліктен тұратын блокты жасайды. Бұл ауыр өнеркәсіптік жаяу жүргіншілер жолдары мен мұнай өңдеу зауыттары үшін ең көп таралған таңдау, себебі ол ұзаққа созылады және шаршы фут үшін ең төмен бағаны ұсынады.
Бұл процесте өндірушілер көлденең шыбықтарды ойық мойынтіректерге итермелеу үшін жоғары гидравликалық қысымды пайдаланады. Жылу пайдаланылмайды. Осының нәтижесінде үстіңгі беттері тегістелген таза көрініс пайда болады. Сәулетшілер эстетика маңызды болатын коммерциялық қолданбалар үшін пресс-блокталған торларды қалайды. Ол сондай-ақ дәнекерлеу қиын немесе өте қымбат болуы мүмкін тот баспайтын болат сияқты материалдар үшін қолданылады.
Штангамен бекітілген торлар мойынтіректердің штангаларында алдын ала тесілген саңылауларға көлденең шыбықтар салуды, содан кейін оны орнында бекіту үшін өзекшені деформациялауды (айналуды) қамтиды. Бұл алюминий жүру жолдарының негізгі әдісі. Алюминий дәнекерлеу (жаюлау) кезінде беріктігін жоғалтатындықтан, құлыптау металлдың төзімділігін және құрылымдық тұтастығын сақтай отырып, жинақты жеңіл сақтайды.
Беткейдің әрлеуі жүру жолының қоршаған ортамен (коррозия) және пайдаланушымен (тартқыш) әрекеттесетінін анықтайды. Қате аяқтауды таңдау сырғанау және құлау апаттарының және материалды ерте ауыстырудың негізгі себебі болып табылады.
Тегіс бет:
Стандартты тегіс жолақтарды тазалау оңай және құрғақ, қозғалыс аз аймақтарға жарамды. Дегенмен, олар дымқыл немесе майлы кезде тайғақ болуы мүмкін.
Тісті бет (тісті және тегіс тор):
Мұнай, су, мұз немесе май әсер ететін орталар үшін тістелген тор өте қажет. Аяқ киімді ұстайтын тістерді жасау үшін мойынтірек жолақтары ойықталған. Бұл үйкеліс коэффициентін 30-40% арттырып, теңіздегі бұрғылау қондырғыларында немесе тамақ өңдеу зауыттарында сырғанау қаупін айтарлықтай азайтады.
Алгоритмдік ұстау:
Теңізде бұрғылау сияқты төтенше жағдайлар үшін инженерлер меншікті құм жабындарын белгілей алады. Бұл жабындар абразивті толтырғышты болатпен байланыстырады, тіпті бұрғылау сұйықтықтарына батырылған кезде де максималды тартуды қамтамасыз етеді.
Диірменді аяқтау: бұл қорғаныссыз шикі болат. Бұл ең арзан нұсқа, бірақ ылғал әсер еткенде бірден тот басады. ұсынылады . ғана Соңғы әрлеуді қолданбас бұрын материалды одан әрі дайындауды немесе дәнекерлеуді жоспарласаңыз
Қара бояу / Битуминозды: Бұл тасымалдау және орнату кезінде қысқа мерзімді қорғауды қамтамасыз етеді. Бұл негізінен эстетикалық және қатал өндірістік ортада коррозияға қарсы тұрмайды.
Ыстық мырышталған (ASTM A123): Бұл сыртқы серуендерге арналған салалық стандарт. Болат балқытылған мырышқа батырылып, металлургиялық байланыс жасайды. Мырыш өзін-өзі емдейді, яғни ұсақ сызаттар тоттың таралуына әкелмейді. Бастапқы CAPEX жоғары болғанына қарамастан, ол 20 жылдық өмірлік циклдегі ең төменгі жалпы меншік құнын (TCO) ұсынады.
Тот баспайтын болат (маринадталған және пассивтелген): Азық-түлік, фармацевтикалық немесе жоғары тұзды орталар үшін баспайтын болат міндетті болып табылады. Тұздау процесі гигиеналық және пассивті бетті қамтамасыз ете отырып, беткі ластаушы заттарды жояды.
Физикалық күшті жаяу жүру жолы әлі де заңды түрде сәйкес келмеуі мүмкін. қатаң сақтау OSHA жүру жолының талаптарын персоналдың платформадағы және оның астындағы қауіпсіздігін қамтамасыз етеді.
Саусақ тақтайшалары:
OSHA құралдар мен материалдардың шетінен шығып кетуіне және астындағы жұмысшыларға соқтығысуына жол бермеу үшін биік жүретін жолдарда саусақ тақталарын қажет етеді. Сіз кіріктірілген саусақ тақталары бар торға тапсырыс бере аласыз. зауытта дәнекерленген Бұл материалдың құнын арттырғанымен, учаскеде бөлек бұрыштық үтіктерді орнатумен салыстырғанда далалық жұмысты айтарлықтай азайтады.
Ашып кету қаупі:
Орнату панельдер арасындағы біркелкі түйістерді қамтамасыз етуі керек. Қауіпсіздік ережелері бойынша 1/4 дюймге дейінгі биіктік айырмашылығы тайып кету қаупін тудыруы мүмкін.
Құрылымдық болат тіректерге торды бекіту әдісі техникалық қызмет көрсетуге қол жеткізуге әсер етеді.
Дәнекерлеу: Бұл жоғары сенімді тұрақты, қатты қосылымды қамтамасыз етеді. Дегенмен, дәнекерлеу якорь нүктесінде мырыштауды бұзады, суық мырышталған жанасу бояуын қажет етеді. Бұл сонымен қатар техникалық қызмет көрсету үшін панельдерді алуды қиындатады.
Ершік қыстырғыштары / G-клиптері: Механикалық бекіткіштер бұзылмайтын орнатуға мүмкіндік береді. Оларды қол құралдарымен оңай алып тастауға болады, бұл жолдың астындағы құбырларға немесе сымдарға қол жеткізуге мүмкіндік береді.
Ұсыныс: астындағы инженерлік желілерге тұрақты қол жеткізуді қажет ететін жерлерде механикалық бекітпелерді пайдаланыңыз. Сирек қозғалатын тұрақты құрылымдық жолдар үшін дәнекерлеуді пайдаланыңыз.
Торлы панельдердің ұштары ашық (кесілген жолақтар) немесе жолақты ұштары (кесілген ұштары арқылы дәнекерленген жалпақ жолақ) болуы мүмкін. Жүктеме жолағын бөлу маңызды. Ол жүктемені тірек құрылымына тасымалдауға көмектеседі және мойынтіректердің штангаларының бұралуын болдырмайды. Сонымен қатар, жолақтар өткір, өңделмеген жиектерді жояды, орнатушыларды өңдеу кезінде жыртулардан қорғайды.
Қауіпсіз және берік өнеркәсіптік жүру жолын жобалау каталогтан бөлшек нөмірін таңдаудан көп нәрсені талап етеді. Оң жақ тор – есептелген жүктеменің, нақты қоршаған ортаға әсер етудің және қауіпсіздік кодтарын қатаң сақтаудың функциясы. Сізге стандартты 19-W-4 үлгісіндегі дренаж қажет пе немесе тістелген бетті ұстау керек пе, әрбір спецификация таңдау нысанның қауіпсіздігі мен бюджетіне әсер етеді.
Сатып алу кезінде Немесе Тең ауыстырулардан сақ болыңыз. Жалпы өнім өлшемдік геометрияға сәйкес келуі мүмкін, бірақ болаттың аққыштық күші немесе мырыштау қалыңдығы бойынша сәтсіздікке ұшырауы мүмкін. Бұл жасырын кемшіліктер бүкіл платформаның құрылымдық тұтастығын бұзуы мүмкін.
Сатып алу алдында аралықты есептеуді тексеру үшін құрылымдық инженерлерден кеңес алуды ұсынамыз. Бүгін сіздің жүру жолыңыздың NAAMM және OSHA стандарттарына сәйкес келетінін қамтамасыз ету ертеңгі күні қымбат тұратын міндеттемелер мен ауыстырулардың алдын алады.
A: Аралық - мойынтірек жолақтарына параллель өлшем, ал ені - көлденең шыбықтар өлшемі. Бұл айырмашылық өте маңызды, өйткені мойынтіректердің жолақтары жүкті көтеру үшін тіректер арасындағы қашықтықты қамтуы керек. Егер сіз екеуін шатастырсаңыз және тіректерді кесіп өтетін ені бар торды орнатсаңыз, мойынтіректердің жолақтарында тірек болмайды, бұл құрылымның дереу бұзылуына әкеледі.
A: Сұйықтық, май, май немесе мұз бар ортада тістелген торды пайдаланыңыз. Кесілген бет үйкелісті арттырады, сырғанау және құлау қаупін айтарлықтай азайтады. Тегіс торлар құрғақ, қозғалысы аз аймақтарға жақсырақ, мұнда тазалау немесе арбаларды айналдыру жеңілдігі максималды тартуға қарағанда жоғары басымдыққа ие.
A: Жоқ, ыстық мырыштау болаттың құрылымдық беріктігін немесе жүк көтергіштігін өзгертпейді. Дегенмен, бұл жаяу жүргіншілер жолының ұзақ қызмет ету мерзіміне айтарлықтай әсер етеді. Мырыштау тот пен коррозияны болдырмайды, болаттың бастапқы қалыңдығы мен беріктігін ондаған жылдар бойы сақтайды, ал өңделмеген болат тоттың әсерінен уақыт өте келе әлсірейді.
Ж: Бірыңғай максималды аралық жоқ, себебі ол жүктемеге (жаяу жүргіншіге және ауыр техникаға) және тірек штангасының тереңдігіне байланысты. Дегенмен, жалпы ереже ретінде, стандартты 1 дюймдік терең тор әдетте жаяу жүргіншілер жүктері үшін шамамен 3-4 футқа созылады. жүгініңіз . жолақ торларының жүктеме кестелеріне Нақты шектерді алу үшін әрқашан
A: Дәнекерленген (біріктірілген) саусақ тақталары әдетте сәйкестік пен ұзақ мерзімді сенімділік үшін жақсырақ. Олар зауытта бекітілгендіктен, орнату кезінде бірден OSHA стандарттарына сәйкес келетін үздіксіз кедергіні қамтамасыз етеді. Далада орнатылған саусақ тақтайшалары алдын ала материал шығындарын үнемдейді, бірақ көбінесе жоғары еңбек шығындарын тудырады және мінсіз орнатылмаған жағдайда бос орындар қалдыруы мүмкін.
