Looppadrooster is selde bo-aan die gedagte totdat dit misluk. In industriële omgewings is hierdie strukturele komponent nie bloot 'n kommoditeitsvloerproduk nie; dit is 'n kritieke veiligheidsbate. 'n Mislukking in spesifikasie lei nie net tot 'n gebuigde metaalstaaf nie. Dit lei tot aanspreeklikheidseise, ernstige werkerbesering en duur operasionele stilstand. Ongelukkig behandel baie verkrygingspanne en fasiliteitsbestuurders roosterkeuse as 'n eenvoudige volume-aankoop, wat fokus op prys per vierkante voet eerder as strukturele integriteit.
Die mees algemene fout lê daarin om op totale gewigskapasiteit staat te maak sonder om rekening te hou met hoe daardie las toegepas word. 'n Looppad wat ontwerp is om 'n statiese skare te hou, kan onmiddellik onder die wiel van 'n paletdomkrag vasgesp. Hierdie wanbelyning tussen spesifikasie en werklike gebruik skep verborge gevare in fabrieke, raffinaderye en kragsentrales wêreldwyd. Hierdie gids verskaf 'n tegniese raamwerk vir die evaluering van spesifikasies teen veiligheidstandaarde, om te verseker dat jou infrastruktuur aan die streng vereistes van industriële bedrywighede voldoen.
Onderskei vragtipes: Waarom 'n eenvormige lasgradering onvoldoende is vir looppaaie wat aan vurkhysers of swaar toerusting onderwerp word (gekonsentreerde vrag maak meer saak).
Defleksie teenoor opbrengs: Om te verstaan dat 'n veilige looppad nie net een is wat nie breek nie - dit is een wat nie verder as L/200 (of 1/4 duim) buig nie.
Die getande afruil: Hoe die spesifikasie van anti-gly getande oppervlaktes die dravermoë met 4%–10% verminder, afhangend van staafdiepte.
Voldoeningssnellers: Wanneer om op te gradeer van standaard gaas na Ball Proof spesifikasies (20 mm vs. 35 mm) gebaseer op onderliggende verkeer.
As u vervaardigersdatablaaie hersien, sal u dikwels indrukwekkende vragsyfers in duisende ponde sien. Hierdie getalle is egter gevaarlik as dit uit konteks geneem word. Om die regte te kies Looppadrooster , jy moet verby basiese gewigsaannames beweeg en ingenieursgraad-evalueringskriteria aanvaar. Die geometrie van die las bepaal of die staal meegee of hou.
Eenvormig verspreide las, dikwels aangedui as U of Fv in tegniese tabelle, veronderstel dat die gewig eweredig oor elke vierkante duim van die roosteroppervlak versprei is. Dit word gemeet in pond per vierkante voet (lbs/ft²) of kilonewtons per vierkante meter (kN/m²).
Hierdie maatstaf is relevant vir voetgangerplatforms waar die primêre stres van 'n skare mense kom, of vir stoor-mezzanines met gestapelde bokse. Eenvormige vraggraderings oorskat egter dikwels veiligheid vir dinamiese industriële omgewings. 'n Rooster wat gegradeer is vir 100 lbs/ft² kan tegnies 2 000 lbs ondersteun oor 'n area van 20 vierkante voet, maar dit beteken nie dat dit 'n 2 000 lb-masjien wat in die middel geplaas is, kan ondersteun nie.
Gekonsentreerde las, of puntlading, is die kritieke maatstaf vir die meeste industriële toepassings. Dit meet gewig wat op 'n spesifieke punt of klein kontakpleister toegepas word, soos 'n stewelhak, 'n gereedskapborsbeen of 'n vurkhyserband. Dit word tipies gemeet in pond (lbs) of kilonewtons (kN).
Hierdie onderskeid is noodsaaklik vir veiligheid. Oorweeg 'n scenario waar 'n onderhoudspaadjie gegradeer word vir 'n hoë eenvormige vrag. As 'n werker 'n paletdomkrag bestuur wat 'n swaar motor oor daardie loopvlak dra, word die hele gewig van daardie vrag deur twee klein wiele oorgedra. Dit skep 'n massiewe spanningskonsentrasie op net een of twee drastawe. As die spesifikasie uitsluitlik op eenvormige kapasiteit gebaseer was, kan die drastawe permanent vervorm of misluk onder hierdie gelokaliseerde druk.
Om seleksie te vereenvoudig, kategoriseer ingenieurs roosters op grond van die tipe verkeer wat dit moet ondersteun. U moet u keuse in lyn bring met hierdie standaardvlakke:
Voetgangergraad: Hoofsaaklik ontwerp vir menslike voetverkeer. Hierdie spesifikasies hanteer gewoonlik minder as 100 lbs/ft² eenvormige vrag. Hulle is geskik vir loopplanke, waarnemingsplatforms en nooduitgangsroetes waar geen toerusting sal rol nie.
Ligte voertuig (H-10/H-15): Hierdie kategorie ondersteun handvragmotors, paletdomkragte en klein vurkhysers. Hier word die Section Modulus - 'n geometriese eienskap wat weerstand teen buiging verteenwoordig - die bepalende kontrole. U moet verifieer dat die rooster die spesifieke aslading van die voertuig kan hanteer.

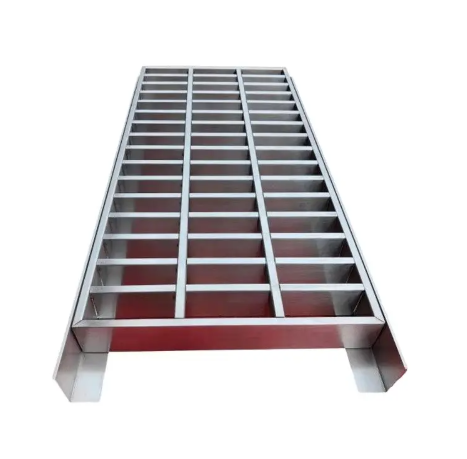

Swaardiens (H-20): Dit is die standaard vir vragmotordravermoë, soortgelyk aan snelwegbrugstandaarde. Vir H-20-toepassings is die beperkende faktor dikwels nie net die drastaafsterkte nie, maar die syrelingsterkte. Die rooster moet die laterale kragte en impakladings wat deur bewegende swaar masjinerie gegenereer word, weerstaan.
'n Algemene wanopvatting in strukturele veiligheid is om sterkte gelyk te stel aan uiteindelike mislukking. In werklikheid kan 'n wandelpad struktureel gesond genoeg wees om nie ineen te stort nie, maar tog onveilig wees vir gebruik. Dit is waar defleksie ter sprake kom. Defleksie verwys na hoeveel die traliewerk onder 'n las buig of buig.
As 'n looppad aansienlik sak wanneer 'n werker daarop trap, skep dit 'n trampolien-effek. Selfs as die staal nie breek nie, veroorsaak hierdie buigsaamheid twee groot probleme. Eerstens skep dit 'n struikelgevaar, veral waar die gelaaide paneel 'n stewige steunbalk ontmoet. Tweedens veroorsaak dit sielkundige ongemak en vertigo vir werkers wat op hoogtes werk. 'n Springvloer voel onveilig, wat werkersvertroue en doeltreffendheid verminder.
Die industriestandaard vir aanvaarbare defleksie is die L/200-reël . Hierdie reël bepaal dat die defleksie nie die spanlengte gedeel deur 200 moet oorskry nie. Verder plaas die meeste veiligheidstandaarde 'n harde dop op defleksie op 1/4 duim (6mm) ongeag die span. Dit verseker dat die oppervlak styf genoeg bly om toerusting onstabiliteit te voorkom.
Vervaardiger vrag tabelle kan moeilik wees om te interpreteer sonder opleiding. Hulle lys tipies die maksimum las wat die rooster kan hanteer voordat dit twee verskillende perke bereik: die opbrengspunt (permanente skade) en die defleksiegrens (aanvaarbare buiging).
Jy moet identifiseer watter limiet die gelyste waarde bepaal. Verantwoordelike vervaardigers sal sekere waardes met sterretjies of skakering merk. Dit dui gewoonlik aan dat terwyl die rooster nie fisies teen daardie gewig sal breek nie, dit die aanbevole 1/4 duim defleksie sal oorskry. Koop gebaseer op sterretjiewaardes lei tot 'n veilige, maar-springende vloer wat OSHA-aanbevelings vir werkoppervlaktes kan oortree.
Die verhouding tussen die span (afstand tussen stutte) en die lasvermoë is nie lineêr nie. Dit volg 'n omgekeerde vierkantwet. As jy die spanwydte van 'n traliepaneel verdubbel, neem sy defleksie met 'n faktor van agt toe, en sy vragvermoë daal aansienlik.
Hierdie fisika-beginsel bied uitvoerbare advies vir koste-effektiewe ontwerp. As jy sukkel om aan lasvereistes te voldoen, is die vermindering van die steunspan doeltreffend maar duur as gevolg van die ekstra staalbalke wat benodig word. Dikwels is die verhoging van die peilstaafdiepte die slimmer skuif. Die verhoging van staafdiepte van 1 duim tot 1,25 duim verhoog styfheid (traagheidsmoment) drasties met slegs 'n marginale toename in materiaalkoste.
| Kenmerk | impak op kapasiteit | aanbeveling |
|---|---|---|
| Kort Span | Verhoog kapasiteit eksponensieel | Ideaal vir swaar vragte, maar verhoog ondersteuningstruktuurkoste. |
| Lang Span | Verhoog defleksierisiko | Vereis dieper draerstawe om styfheid te handhaaf. |
| Dieper tralies | Verhoog styfheid (afdelingsmodulus) | Die mees koste-effektiewe manier om afwykingsprobleme op te los. |
Veiligheidskenmerke kom dikwels met strukturele afwykings. Wanneer jy materiale vir industriële omgewings spesifiseer, moet jy die behoefte aan glyweerstand en korrosiebeskerming teen die ruwe sterkte van die paneel balanseer.
Gladde drastawe bied die maksimum moontlike staaldwarssnit vir 'n gegewe diepte. Omgewings wat geneig is tot olie, water of ghries vereis egter anti-gly oppervlaktes om aan OSHA vereistes te voldoen. Die oplossing is gewoonlik getande roosters, waar kepe in die bokant van die drastawe gesny word.
Jy moet bereken vir die getande ruil. Deur hierdie kepe te sny, verminder die diepte van die drabalk effektief. Byvoorbeeld, 'n 1-duim staaf mag dalk net 0,75 duim soliede staal oorbly onder die tande. Dit verminder die dravermoë met ongeveer 4% tot 10%, afhangend van die totale staafdiepte. Dieper stawe verloor 'n kleiner persentasie van hul totale sterkte, maar vir vlak rooster is hierdie verlies aansienlik en moet dit by jou veiligheidsmarges in ag geneem word.
Die keuse van die regte materiaal voorkom langtermyn strukturele agteruitgang. A Staalroosterpaneel wat op dag een aan vragvereistes voldoen, kan drie jaar later misluk as roes die effektiewe dikte daarvan wegvreet.
Koolstofstaal: Dit is die verstek vir interne industriële looppaaie. Dit bied die hoogste sterkte-tot-koste-verhouding. Dit is styf, duursaam en hanteer swaar voertuigvragte goed. Dit vereis egter verf of laag as dit in vogtige gebiede gebruik word.
Gegalvaniseerde staal: Vir buite gebruik of chemiese omgewings, is warm-dip galvanisering noodsaaklik. Die sinkbedekking voorkom roes-geïnduseerde strukturele agteruitgang. Alhoewel dit effens duurder is as gewone koolstofstaal, vermy dit die vinnige verlies aan laaivermoë wat plaasvind wanneer staal korrodeer en verdun.
Aluminium: Aluminium bied 'n hoë sterkte-tot-gewig-verhouding. Dit is ideaal vir dakpaadjies of hangplatforms waar die dooie vrag van die loopbrug self 'n bekommernis vir die boustruktuur is. Aluminium het egter 'n laer elastisiteitsmodulus as staal, wat beteken dat dit meer onder dieselfde las buig (buig).
Veselglas (FRP): FRP is nie-geleidend en chemies bestand, wat dit perfek maak vir elektriese substasies of korrosiewe suur aanlegte. Dit het egter streng vragbeperkings in vergelyking met staal en kan mettertyd bros word in uiterste UV-blootstelling.
Terwyl vragkapasiteit verhoed dat die vloer ineenstort, verhoed maasgrootte dat voorwerpe daardeur val. Voorwerpe wat laat val is, is 'n hoofoorsaak van besering in industriële fasiliteite, veral op verhewe platforms waar gereedskap of hardeware die eindsnelheid kan bereik voordat hulle personeel hieronder tref.
Globale veiligheidsnorme, wat sterk beïnvloed word deur Britse Standaard BS 4592 en ISO 14122, gebruik Ball Proof-toetse om gaasdigtheid te bepaal. Hierdie toets definieer veiligheid gebaseer op die grootte van 'n sfeer wat deur die roosteropeninge kan gaan.
Die 35mm Compliance- standaard verseker dat 'n 35mm-sfeer nie kan deurgaan nie. Dit is die standaardspesifikasie vir algemene wandelpaaie waar verkeer hieronder af en toe is. Dit keer dat groot gereedskap en voete deurglip. Vir looppaaie wat direk bo masjinerie of besige werkstasies geleë is, word egter 20 mm-nakoming dikwels vereis. Hierdie strenger gaas verhoed dat kleiner boute, moere en handgereedskap val, wat die risiko vir bates en mense onder drasties verminder.
Om na 'n stywer maas te beweeg (byvoorbeeld, oorskakel van 'n 19-W-4-spasiëring na 'n 15-W-4-spasiëring) plaas meer staalstawe per voet breedte. Dit verhoog natuurlik die staalgewig per vierkante voet en verhoog die laaivermoë. Alhoewel dit die materiaalkoste verhoog, bied dit 'n dubbele voordeel: hoër strukturele veiligheidsfaktore en verbeterde valbeskerming.
OSHA gee streng mandaat vir toonplanke vir verhoogde platforms om te verhoed dat voorwerpe van die rand af geskop word. Terwyl toonplate in die veld vasgebout kan word, is die spesifikasie van rooster met gelaste, geïntegreerde toonplanke dikwels meer doeltreffend. Geïntegreerde plate versterk die paneelrand, dien soos 'n verstewingsrib, en verminder die installasie-arbeid aansienlik in vergelyking met die retrofitting van toonplate op die terrein.
Om te verseker dat jy die regte produk koop, konsolideer die tegniese data in 'n logiese verkrygingsproses. Moenie raai nie; volg hierdie stap-vir-stap kontrolelys.
Definieer die ergste lading: Moet nooit vir die gemiddelde dag ontwerp nie. Ontwerp vir die swaarste moontlike gekonsentreerde vrag. Vra: Sal 'n vurkhyser ooit hieroor kom? Gaan 'n swaar motor hier neergesit word vir instandhouding? Gebruik die agterwielgewig van 'n gelaaide vurkhyser as jou maatstaf as voertuie teenwoordig is.
Bepaal die span: Meet die duidelike afstand tussen jou strukturele steune akkuraat. Onthou dat klein toenames in spanwydte defleksie dramaties verhoog.
Kies Staafdiepte en -dikte: Raadpleeg lastabelle om die staafgrootte te vind wat aan die defleksielimiet vir jou span voldoen. As die tabel wys die staaf hou die gewig, maar oorskry 1/4 duim defleksie, beweeg na die volgende grootte op.
Verifieer omgewing: Ontleed die bedryfstoestande. As die area olierig of nat is, kies getande oppervlaktes en voeg 'n veiligheidsmarge by vir die kragverlies. As die area korrosief is, spesifiseer gegalvaniseerde staal of FRP.
Gaan deurvalrisiko's na: Kyk wat is onder die loopbrug. As mense onder werk, spesifiseer 'n 20 mm balvaste maas. As dit 'n oop put is, is standaard 35 mm maas waarskynlik voldoende.
Installasiemetode: Bevestig hoe die rooster geanker sal word. Maak seker dat syrelings of gelokaliseerde clips gegradeer is om die spanningskragte by die ankerpunte te hanteer, wat verhoed dat die panele gly of oplig onder dinamiese vragte.
Die keuse van die regte rooster is 'n balans tussen fisika en ekonomie. Laaivermoë is nie 'n statiese nommer wat op 'n brosjure gedruk is nie; dit is 'n dinamiese funksie van span, staafdiepte en materiaal eienskappe . Deur jou fokus van totale kapasiteit na gekonsentreerde las- en defleksiegrense te verskuif, verseker jy die langtermyn bruikbaarheid van jou fasiliteit.
Om defleksiegrense te prioritiseer, doen meer as om te verhoed dat die metaal buig; dit verseker werkersvertroue en elimineer reisgevare. 'n Stywe vloer is 'n veilige vloer. Raadpleeg strukturele ingenieurs voordat u enige aankoop finaliseer om vervaardigerslaaitabelle teen u spesifieke werfbloudrukke te valideer. Hierdie ekstra stap bevestig dat jou looprooster as 'n ware veiligheidsbate sal presteer, wat jou mense en jou bedrywighede vir dekades sal beskerm.
A: Voetgangergraderings ondersteun gewoonlik eenvormige vragte tot 100 lbs/ft², geskik vir voetverkeer. H-20-graderings is swaardiensstandaarde wat ontwerp is om vragmotor-asse te ondersteun (soortgelyk aan snelwegbrûe). H-20-rooster benodig aansienlik dikker drastawe en sterker kruisstaafverbindings om die gekonsentreerde wiellaste en impakkragte van swaar voertuie te weerstaan.
A: Jy verloor gewoonlik tussen 4% en 10% van die dravermoë. Die serrasieproses sny kepe in die drabalk, wat die effektiewe diepte daarvan verminder. Dieper stawe (bv. 2 duim) verloor 'n kleiner persentasie sterkte in vergelyking met vlak stawe (bv. 1 duim), maar die vermindering moet altyd in jou veiligheidsmarges bereken word.
A: Dit hang af van die vrag, maar vir standaard voetgangerlaai (100 lbs/ft²), het 'n 1-duim diep staaf tipies 'n maksimum veilige span van ongeveer 4 tot 5 voet voordat defleksie onaanvaarbaar word. Vir swaar gekonsentreerde vragte is die veilige span vir 'n 1-duim staaf aansienlik korter, dikwels minder as 3 voet.
A: OSHA vereis nie 'n spesifieke maasgrootte-nommer nie, maar vereis dat vloeropeninge nie die deurgang van voorwerpe toelaat wat werknemers hieronder kan beseer nie. Standaardpraktyke om aan hierdie werkverrigtingvereiste te voldoen, is die gebruik van Ball Proof-standaarde, soos om te verseker dat 'n 35 mm-bol nie vir algemene areas kan deurgaan nie, of kleiner maas vir hoërisiko-sones.
A: Die bedryfstandaardlimiet is L/200. Neem jou spanlengte (in duim) en deel dit deur 200. Byvoorbeeld, 'n 60-duim span het 'n defleksielimiet van 0,3 duim. Die meeste standaarde pas egter ook 'n harde pet van 1/4 duim (0,25 duim) toe. Watter getal ook al kleiner is, is jou maksimum toelaatbare defleksie.
