L'installation d'un revêtement de sol industriel semble souvent simple jusqu'à ce qu'un panneau se brise sous la charge ou rouille prématurément. Une installation incorrecte entraîne des risques immédiats pour la sécurité, tels que des risques de trébuchement, et des problèmes à long terme comme une corrosion accélérée et des rénovations coûteuses. Un oubli mineur lors de la phase d’installation peut compromettre l’intégrité structurelle de l’ensemble du système de passerelles. Par conséquent, les chefs de projet doivent traiter ces composants comme des actifs de précision plutôt que comme de simples produits.

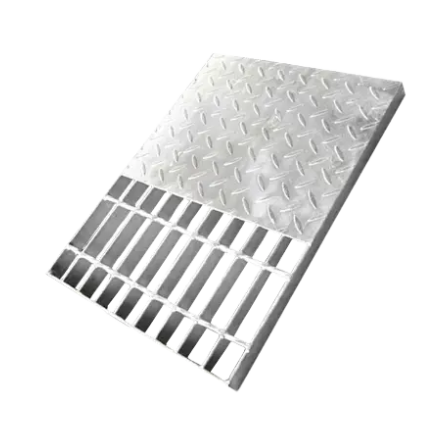

Ce guide couvre l'ensemble du cycle de vie du matériau, depuis la réception de la livraison de la chaîne d'approvisionnement des caillebotis en acier jusqu'à l'inspection finale. Nous explorerons comment manipuler le matériau pour préserver sa couche protectrice de zinc et assurer un alignement correct. En visionnant caillebotis en acier galvanisé en tant qu'élément structurel critique, vous garantissez le respect des normes ASTM A123/A153 et prolongez la durée de vie opérationnelle de l'installation. Vous apprendrez des stratégies concrètes pour optimiser la sécurité, la durabilité et la rentabilité.
La vérification est vitale : confirmez la direction de la barre porteuse et les dimensions du panneau avant le levage ; des barres de roulement mal alignées réduisent la capacité de charge à zéro.
La règle des 5 à 10 mm : maintenez des espaces de dégagement spécifiques pendant la construction du caillebotis en acier pour permettre la dilatation thermique et les ajustements des raccords.
Stratégie de fixation : choisissez entre le soudage (permanent, rigide) et les clips mécaniques (amovibles, flexibles) en fonction des besoins de maintenance, et pas seulement de la vitesse d'installation.
Intégrité du zinc : L'inspection doit donner la priorité au revêtement galvanisé ; toute coupe ou soudure réalisée sur site nécessite une réparation immédiate par galvanisation à froid pour éviter la propagation de la rouille.
La longévité d’un projet commence dès l’arrivée du camion sur le chantier. Les dommages survenant pendant le transport ou le déchargement passent souvent inaperçus jusqu'à l'installation, ce qui entraîne des retards coûteux. Un protocole de réception rigoureux garantit que le matériau répond aux spécifications avant d'atteindre la charpente en acier.
À l'arrivée, l'ingénieur du site ou le responsable des matériaux doit inspecter la cargaison à la recherche de taches humides de stockage, communément appelées rouille blanche. Cela se manifeste par des dépôts poudreux blancs à la surface du zinc. Cela se produit lorsque des panneaux galvanisés sont empilés étroitement dans des conditions humides pendant le transport, empêchant ainsi la circulation de l'air. Bien qu'une légère poussière blanche soit souvent cosmétique et puisse être éliminée avec une brosse, une forte incrustation peut indiquer que la couche de zinc a été compromise. Vous devez faire la différence entre les taches superficielles et les dommages structurels au revêtement pour décider d’accepter ou de rejeter l’envoi.
La vérification dimensionnelle est tout aussi critique. Comparez immédiatement les tailles des panneaux avec les dessins d’implantation. Des tolérances de fabrication existent, mais des écarts importants perturberont la disposition du quadrillage. Un panneau trop large de 10 mm peut perturber l’alignement de l’ensemble d’un parcours de passerelle. Vérifier cela à la réception permet d'apporter des corrections avant la planification de la grue.
Enfin, vérifiez le niveau de protection. Utilisez une jauge d'extraction magnétique calibrée pour mesurer l'épaisseur du revêtement de zinc. Les spécifications font généralement référence aux microns ou aux mils (par exemple, ASTM A123 exige des moyennes spécifiques basées sur l'épaisseur de l'acier). La confirmation de ces valeurs garantit que le matériau fonctionnera comme prévu dans des environnements corrosifs.
La façon dont vous manipulez la grille avant l’installation dicte ses performances futures. Lorsque vous soulevez des paquets, utilisez des élingues en nylon plutôt que des chaînes ou des câbles métalliques en acier. Les chaînes créent des charges ponctuelles qui creusent la couche de zinc relativement molle, créant ainsi des points d'entrée pour la rouille avant même que le produit ne soit installé. Si un chariot élévateur est utilisé, assurez-vous que les fourches sont suffisamment larges pour supporter la charge sans plier les barres porteuses.
La logique d’empilage sur site est essentielle pour éviter les taches de stockage humide. Stockez les panneaux hors du sol sur du bois de calage ou des blocs de bois. Cela évite le contact avec le sol, qui retient l'humidité et l'acidité, et permet à l'air de circuler entre les bottes. Idéalement, stockez les panneaux légèrement inclinés pour favoriser l’évacuation des eaux de pluie.
La fixation des panneaux à la structure de support est une décision stratégique qui affecte la maintenance et la sécurité futures. Vous devez choisir entre souder les panneaux directement aux poutres d'acier ou utiliser des attaches mécaniques (clips). Cette décision devrait dépendre des exigences opérationnelles de l’installation plutôt que de la simple commodité de l’installation.
| Caractéristique | Soudure (permanente) | Clips mécaniques (amovibles) |
|---|---|---|
| Rigidité | Rigidité maximale ; la grille devient partie intégrante de la structure. | Flexible; permet un léger mouvement dû à la dilatation thermique. |
| Vitesse d'installation | Ralentissez; nécessite une main d’œuvre qualifiée et des permis de travail à chaud. | Plus rapide; ne nécessite que des outils manuels ou des tournevis à percussion. |
| Accès à la maintenance | Difficile; les panneaux doivent être découpérequise pour garantir l'intégrité structurelle. Si le chevauchement est insuffisant, le panneau peut glisser de la poutre sous l'effet des charges dynamiques. | Facile; les clips peuvent être desserrés pour retirer les panneaux. |
| Impact du zinc | Destructeur; brûle le zinc, nécessite une réparation galvanisée à froid. | Non destructif ; préserve l’intégrité du revêtement. |
| Meilleur cas d'utilisation | Zones de haute sécurité, zones à fortes vibrations. | Accès CVC, canaux de drainage, zones d'entretien régulier. |
L'installation de caillebotis en acier galvanisé par soudage est la méthode préférée pour les zones à fortes vibrations ou les zones critiques pour la sécurité. Si la passerelle est soumise à un trafic de machinerie lourde ou si les panneaux agissent comme un diaphragme dans la structure, le soudage assure la stabilité nécessaire. Cependant, cette permanence est une arme à double tranchant ; le retrait devient une opération importante.
Techniquement, la soudure doit répondre à des dimensions précises pour être efficace. Une spécification courante est une soudure d'angle d'au moins 3 mm d'une longueur de 25 mm située à des points d'ancrage spécifiques (généralement une barre d'appui sur quatre). Les installateurs doivent être vigilants aux fumées, car le soudage de l'acier galvanisé libère de l'oxyde de zinc, nécessitant une ventilation et un EPI appropriés.
Les fixations mécaniques sont idéales pour les zones nécessitant un accès sous le sol, telles que les tranchées de drainage au-dessus des canalisations CVC ou les chemins de câbles. Les clips de selle et les clips G permettent aux équipes de chantier de retirer facilement les panneaux pour l'entretien sans détruire le revêtement de sol. Cette méthode évite le travail à chaud, ce qui la rend plus sûre dans les environnements contenant des matériaux inflammables.
Cependant, les clips peuvent se desserrer avec le temps en raison des vibrations. Les protocoles de montage et d’entretien des grilles doivent inclure un serrage périodique. La recommandation standard de l'industrie est d'un minimum de 4 fixations par mètre carré ou de quatre clips par panneau individuel, selon la valeur la plus élevée. Cela empêche les coins de se soulever (s'enrouler) lorsqu'une charge est appliquée au centre du panneau, éliminant ainsi un risque de trébuchement courant.
Réaliser une finition professionnelle et sécuritaire nécessite le respect de règles de construction strictes. L'emplacement physique des panneaux détermine leur capacité portante et leur cohérence visuelle.
L’erreur la plus dangereuse lors de l’installation d’un caillebotis est une mauvaise orientation. Les barres porteuses (les barres hautes et plates) doivent s'étendre perpendiculairement à la structure de support. Ils sont conçus pour supporter la charge. Les barres transversales (tiges torsadées ou barres plus petites) assurent uniquement la stabilité latérale et maintiennent les barres porteuses en place ; ils possèdent une capacité portante nulle. Si un panneau est installé tourné à 90 degrés, il s’effondrera probablement sous la circulation piétonnière.
L’alignement visuel compte également. Les barres transversales doivent s'aligner sur les panneaux adjacents. Lorsque les barres transversales forment une ligne continue, la passerelle semble professionnelle et cohérente. Plus important encore, les barres alignées réduisent l'effet stroboscopique sur les yeux pendant le mouvement et minimisent les légères variations de hauteur qui pourraient constituer un risque de trébuchement.
L'acier n'est pas statique ; il se dilate et se contracte. Lors de l'installation, vous devez maintenir un espace de 5 à 10 mm entre les panneaux et toute structure adjacente (telle que des plaques de protection, des colonnes ou des murs). Cet espace circulaire sert à deux fins : il s'adapte aux tolérances de fabrication concernant la taille du panneau et il laisse de la place à la dilatation thermique par temps chaud. Sans cet espace, les panneaux peuvent se déformer ou transmettre des contraintes au cadre de support.
Vérifiez également la profondeur du support. La grille doit reposer solidement sur la poutre en acier. Une profondeur d'appui minimale, généralement égale à la hauteur de la barre d'appui ou d'au moins 25 mm à 50 mm, est requise pour garantir l'intégrité structurelle. Si le chevauchement est insuffisant, le panneau peut glisser de la poutre sous l'effet des charges dynamiques.
Idéalement, le caillebotis est préfabriqué aux dimensions exactes. Cependant, des modifications sur site sont souvent nécessaires en cas de pénétration de canalisations ou d'obstructions inattendues. Lors de la coupe Caillebotis en acier sur place, utilisez si possible des scies à basse vitesse plutôt que des meuleuses abrasives ou des chalumeaux. Une chaleur élevée détruit le revêtement de zinc bien au-delà de la ligne de coupe.
Chaque coupe expose l'acier brut. Il est obligatoire d'appliquer immédiatement sur ces bords une peinture riche en zinc (pulvérisation de galvanisation à froid ou soudure au pinceau). Cela rétablit la barrière de protection et empêche la rouille de s'infiltrer sous le zinc restant. Le fait de ne pas sceller les bords coupés est la principale cause de défaillance prématurée dans des installations par ailleurs de haute qualité.
Une fois l’installation terminée, une inspection formelle de remise garantit la sécurité et la qualité. Les procédures d’inspection des grilles doivent être systématiques et documentées.
Commencez par un contrôle de stabilité. Parcourez toute la longueur de la passerelle. Les panneaux doivent être solides et silencieux. Si un panneau bascule ou fléchit excessivement, vérifiez la profondeur d'appui et la planéité de l'acier de support. Les panneaux à bascule représentent un risque grave pour la sécurité et indiquent des supports inégaux ou une grille déformée.
Ensuite, vérifiez le couple de fixation. Si des clips sont utilisés, vérifiez qu'ils sont serrés conformément aux spécifications du fabricant. Des clips desserrés permettent aux panneaux de glisser, créant des espaces dangereux. Pour les installations soudées, vérifiez que les soudures sont saines et pas seulement des punaises de surface.
Vérifiez les orteils. Il s’agit des écarts de hauteur entre panneaux adjacents. Les normes industrielles autorisent généralement une différence maximale de 4 mm. Toute marche supérieure à celle-ci crée un risque de trébuchement important et doit être corrigée en calant le panneau inférieur ou en ajustant les fixations.
Le revêtement protecteur nécessite un examen minutieux. Recherchez les brûlures de soudure là où la chaleur du soudage d'installation a vaporisé le zinc. Si ces taches noires ou rouges sont visibles, il faut les nettoyer et les réparer avec une peinture riche en zinc. Rejetez toute installation où les marques de brûlure ne sont pas traitécacement la corrosion et l'usure des équipements et fournissant une structure de support sûre, robuste et esthétique.
Inspectez la surface à la recherche de rainures profondes provoquées par les caillebotis en acier pour les projets de construction. Alors que le zinc possède des propriétés d'auto-guérison pour les rayures mineures (jusqu'à environ 2 mm de large), les rainures plus profondes qui exposent le métal de base nécessitent une réparation manuelle. La continuité du revêtement est votre principale défense contre la corrosion atmosphérique.
L'acier galvanisé est souvent vendu sans entretien, mais il s'agit d'une idée fausse dans les milieux industriels. Bien qu'il nécessite beaucoup moins d'attention que l'acier peint, un entretien proactif optimise le coût total de possession (TCO).
Le zinc protège l'acier grâce à deux mécanismes : une protection barrière et une protection cathodique (sacrificielle). Si la barrière est brisée, le zinc environnant se corrode de préférence à l'acier. Cependant, cette action sacrificielle épuise le zinc avec le temps. S'appuyer uniquement sur l'auto-réparation sans s'attaquer aux rayures importantes ou à l'exposition à des produits chimiques réduira la durée de vie de l'actif.
Le nettoyage est la tâche de maintenance la plus simple mais la plus efficace. Dans les environnements extérieurs, la terre, les feuilles et les débris peuvent s’accumuler dans le maillage. Ce cataplasme humide retient l'humidité contre le zinc, empêchant la formation de la patine protectrice du zinc et accélérant les taux de corrosion. Un lavage périodique à haute pression maintient la surface réactive et saine.
Pour les installations utilisant des clips, mettez en œuvre un audit annuel des clips. Les vibrations des pompes, des moteurs ou une circulation piétonnière intense peuvent desserrer les écrous au fil du temps. Une simple vérification du couple garantit que la passerelle reste sécurisée. Ceci est crucial. Les conseils d’installation des réseaux négligent souvent la réalité post-installation des vibrations industrielles.
Si l’inspection des grilles galvanisées révèle un excès de rouille blanche ou de rouille rouge plus tôt que prévu, réévaluez l’environnement. Dans les zones marines à haute salinité ou dans les usines chimiques, la galvanisation standard peut nécessiter une augmentation. Pensez à appliquer une couche de passivation secondaire ou, pour de futurs remplacements, à sélectionner un système duplex (peinture sur galvanisation) ou un maillage plus étroit pour augmenter le volume de zinc par mètre carré.
La différence entre une durée de vie de 20 ans et une durée de vie de 50 ans se résume souvent à la qualité de l'installation. En vérifiant la chaîneQuel est le support de roulement minimum requis pour un caillebotis en acier robuste ? Le caillebotis en acier galvanisé est une solution robuste, mais son fonctionnement repose sur une manipulation précise. Donnez la priorité à la phase d’inspection : accepter une installation de qualité inférieure annule l’investissement dans des matériaux de haute qualité. Assurez-vous que les ingénieurs de votre site sont habilités à rejeter tout désalignement et à exiger des réparations appropriées des bords.
R : Vous pouvez, mais ce n’est pas recommandé sans préparation. Le soudage directement sur le zinc produit des fumées toxiques d'oxyde de zinc et peut provoquer une porosité de la soudure (bulles), affaiblissant le joint. Idéalement, meulez spécifiquement le zinc de la zone de soudure, effectuez la soudure, puis rétablissez immédiatement la protection à l'aide d'une peinture de galvanisation à froid riche en zinc pour répondre aux normes ASTM A780.
R : Pour des raisons de sécurité structurelle, les barres porteuses doivent reposer fermement sur le support. La règle générale est une profondeur d'appui égale à la hauteur de la barre de grille, ou un minimum de 25 mm (1 pouce). Pour les applications lourdes impliquant la circulation de véhicules, 50 mm sont souvent spécifiés pour éviter le glissement sous les forces de freinage ou d'accélération.
R : Suivez les directives ASTM A780. Commencez par nettoyer la zone endommagée pour éliminer la rouille, la saleté ou la graisse (une brosse métallique est efficace). Appliquez ensuite une peinture riche en zinc (contenant au moins 92 % de zinc dans le film séché) ou utilisez un bâton de soudure à base de zinc. L'épaisseur du revêtement de réparation doit être 50 % plus épaisse que la spécification originale par immersion à chaud.
R : La méthode d'installation (soudure ou clipsage) est identique. Cependant, l'orientation directionnelle est plus critique visuellement. Les panneaux dentelés mal alignés sont immédiatement évidents et peuvent créer une friction incohérente pour les piétons. Assurez-vous que les motifs de dentelures s'alignent sur les panneaux adjacents pour une apparence homogène et professionnelle.
R : Les clips se desserrent principalement en raison des vibrations des machines ou des charges dynamiques (trafic piétonnier) et des cycles thermiques (expansion/contraction). S'il s'agit d'un problème récurrent, envisagez de passer à des clips G avec une prise plus agressive ou d'installer des rondelles de blocage et d'utiliser un composé frein-filet (comme du Loctite) sur les boulons pendant la maintenance.
