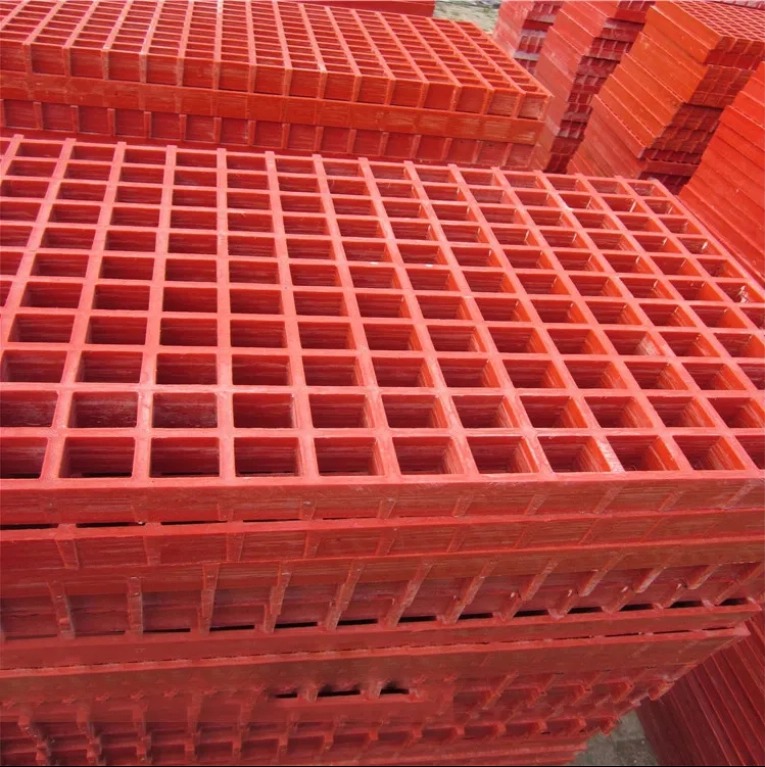

Sklolaminátová mřížka , typ kompozitního materiálu vyrobeného z plastu vyztuženého skelnými vlákny (FRP), zaznamenala exponenciální přijetí v různých průmyslových odvětvích díky své pozoruhodné kombinaci lehké konstrukce a vysoké pevnosti. Na rozdíl od tradičních kovových nebo dřevěných mřížek nabízí mřížka ze skleněných vláken vynikající odolnost proti korozi, nenáročnou údržbu a snadnou instalaci. Běžně se používá v chemických továrnách, mořských prostředích, zařízeních na čištění odpadních vod a dokonce i v architektonických projektech, kde je bezpečnost, odolnost a strukturální integrita prvořadá.
Jedna otázka však zůstává kritická pro inženýry, správce zařízení a bezpečnostní inspektory: jakou váhu může sklolaminátová mříž ve skutečnosti udržet? V tomto komplexním průvodci se ponoříme do nosných schopností sklolaminátové mřížky a analyzujeme klíčové faktory, které ovlivňují její pevnost, včetně tloušťky panelu, velikosti ok, délky rozpětí a instalační techniky.
Pojďme odhalit fakta, vyvrátit běžné mýty a dát vám sebevědomí při výběru správné sklolaminátové mřížky pro vaše nosné potřeby.
Hmotnost, kterou panel sklolaminátové mřížky unese, závisí na řadě faktorů. Patří mezi ně typ mřížky (lisovaná nebo pultrudovaná), tloušťka panelu, rozpětí mezi podpěrami, směr působení zatížení a dokonce i podmínky prostředí, jako je teplota a vlhkost. Nosnost se obecně vyjadřuje v librách na čtvereční stopu (psf) nebo kilonewtonech na čtvereční metr (kN/m²).

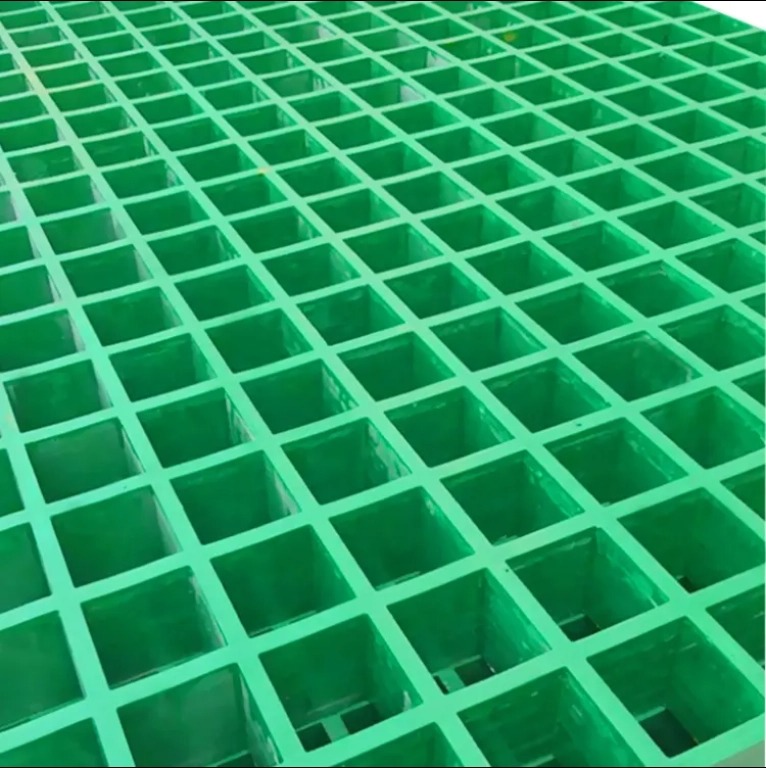

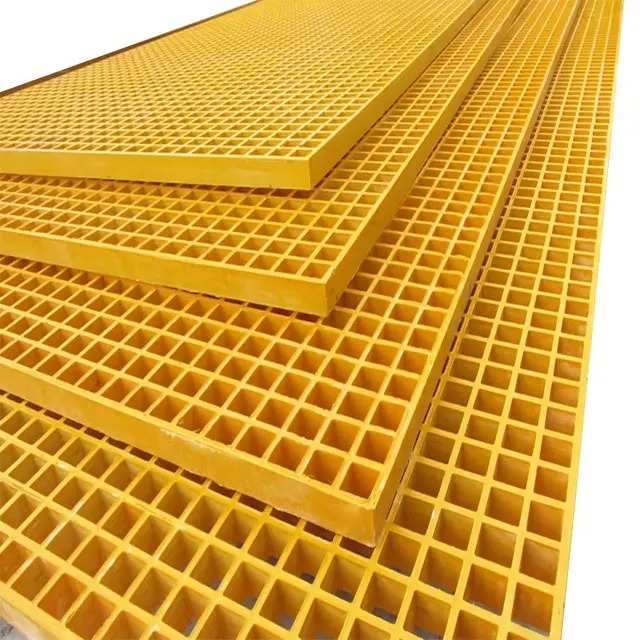

Lisovaná sklolaminátová mřížka, konstruovaná z jednoho kusu pomocí formy, má obousměrný pevnostní vzor, díky čemuž je účinná pro rovnoměrně rozložené zatížení. Pultrudovaná mřížka se na druhé straně vyrábí protažením pramenců ze skleněných vláken přes pryskyřičnou lázeň a jejich vytvrzením v matrici. Tento typ je ideální pro aplikace vyžadující vyšší jednosměrnou pevnost a často se používá tam, kde se očekává náročné použití s velkým provozem.
hraje Délka rozpětí zásadní roli. Kratší rozpětí výrazně zvyšuje nosnost, zatímco delší nepodepřené rozpětí ji snižuje. Podobně větší pevnost obvykle nabízí rošt se silnějšími tyčemi nebo menší velikostí oka. Chcete-li určit přesnou kapacitu, musíte se podívat na tabulky zatížení výrobce, ale obecná průmyslová data poskytují spolehlivý odhad.
Podívejme se na některé zobecněné nosnosti založené na typu, rozpětí a tloušťce.
| Typ mřížky Tloušťka | Rozpětí | (ft) | Koncentrovaná nosnost (lbs) |
|---|---|---|---|
| Lisovaný FRP | 1' | 2 | ~1200 |
| Lisovaný FRP | 1,5' | 3 | ~1800 |
| Pultrud FRP | 1,5' | 4 | ~2500 |
| Pultrud FRP | 2' | 5 | ~3000+ |
Tyto hodnoty jsou pouze orientační a mohou se lišit v závislosti na přesné specifikaci. Pro bodové zatížení nebo automobilovou dopravu jsou obvykle vyžadovány vyztužené pultrudové rošty s dalšími podpěrami.
Je důležité porozumět rovnoměrnému rozložení zátěže (UDL) versus koncentrované zátěži . Zatímco UDL rozkládá váhu po povrchu, koncentrované zatížení vyvíjí tlak na určitou oblast, což vyžaduje více vyztužení. Vždy vybírejte rošt na základě maximálního předpokládaného typu zatížení a umístění.
Při navrhování s sklolaminátové mřížky , musí inženýři zvážit bezpečnostní faktory , které se obvykle pohybují od 2,0 do 5,0 v závislosti na aplikaci a jurisdikci. To znamená, že pokud je mřížový panel testován na nosnost 2 000 liber, jeho jmenovité bezpečné pracovní zatížení může být pouze 1 000 liber pod bezpečnostním faktorem 2,0.
Mezinárodní normy jako ANSI, ASTM a ISO poskytují pokyny pro výkon FRP mřížky. Například ASTM E-84 definuje index šíření plamene, zatímco ASTM D635 popisuje rychlost hoření. Mechanické vlastnosti, jako je pevnost v ohybu, odolnost proti nárazu a pevnost v tahu, jsou také regulovány, aby byla zajištěna bezpečnost veřejnosti a pracovníků.
Nejde jen o sílu, ale o spolehlivost v čase . Mřížka ze skelného vlákna nerezaví jako ocel ani se nekroutí jako dřevo, ale pokud není správně formulována, může degradovat v prostředí se silným UV zářením nebo chemicky agresivním prostředím. Kvalitní mřížka je vyrobena z UV inhibitorů a pryskyřičných systémů přizpůsobených prostředí – ať už jde o slaný vzduch, kyselé oplachy nebo průmyslová rozpouštědla.
Různá průmyslová odvětví vyžadují různé nosnosti:
Chodníky a plošiny: Obvykle vyžadují rošt schopný unést alespoň 1 000–1 500 liber rozloženého zatížení. Tvarovaný FRP je ve většině případů dostačující.
Kryty příkopů: Potřeba vyšší bodové nosnosti; Zde se upřednostňuje pultrudovaný sklolaminátový rošt, často vyztužený ocelovými rámy.
Podlaha pro přístup k údržbě: Měla by unést valivá zatížení, jako jsou vozíky nebo boxy na nářadí – doporučuje se vytahovací rošt o tloušťce 2 palce.
Prostory pro skladování chemikálií: Často vyžadují vysokou chemickou odolnost a vysokou pevnost, proto se používají na zakázku vyrobené pryskyřicové pultrudované mřížky s vysoce odolnými rozpětími.
Každá aplikace musí vyvažovat náklady, trvanlivost, pevnost a ekologickou kompatibilitu. Nadměrný design vede k nadměrnému utrácení; nedostatečný návrh vede ke katastrofálnímu selhání.
Q1: Může mřížka ze skleněných vláken udržet váhu auta nebo vysokozdvižného vozíku?
A: Standardní lisovaná mřížka není určena pro zatížení vozidly. Masivní pultrudové sklolaminátové rošty vyztužené ocelovými spodními konstrukcemi však mohou unést lehká vozidla. Provoz vysokozdvižných vozíků obvykle vyžaduje ocelové rošty vyrobené na zakázku.
Q2: Jaká je hmotnost sklolaminátové mřížky ve srovnání s ocelí?
Odpověď: Ocel obecně nabízí vyšší nosnost na čtvereční palec. Však, sklolaminátová mřížka nabízí mnohem vyšší poměr pevnosti k hmotnosti, odolnost proti korozi a nižší náklady na životnost v agresivním prostředí.
Q3: Ovlivňuje teplota pevnost sklolaminátové mřížky?
A: Ano. Vysoké teploty (nad 65°C/150°F) mohou snížit mechanickou pevnost FRP materiálů. Speciální pryskyřice mohou zlepšit tepelnou stabilitu.
Q4: Je bezpečné chodit po sklolaminátové mřížce bez další podpory?
Odpověď: Pokud rozpětí a zatížení nepřekročí doporučené limity, je to bezpečné. Vždy se řiďte technickými specifikacemi a instalujte podle průmyslových norem.
Q5: Jak mohu zvýšit nosnost sklolaminátové mřížky?
Odpověď: Zkraťte délku rozpětí, použijte silnější panely, vyberte pultrudovaný přes lisovaný rošt nebo přidejte strukturální podpěry pod rošt.
Sklolaminátová mřížka se stala moderním technickým základem díky své lehké, ale robustní vlastnosti. Pochopení jeho nosných schopností však není univerzální scénář. Klíčovou roli hraje typ mřížky, tloušťka, rozpětí podpěry, prostředí a typ zatížení.
Ať už stavíte průmyslovou plošinu, kryt příkopu nebo podlahu chemického zařízení, výběr správného sklolaminátového roštu a způsobu instalace je zásadní pro dlouhodobý výkon a bezpečnost.
